FAQ Fireguard 250 Trail (Shineray XY250GY-9C)

[Kurt932]

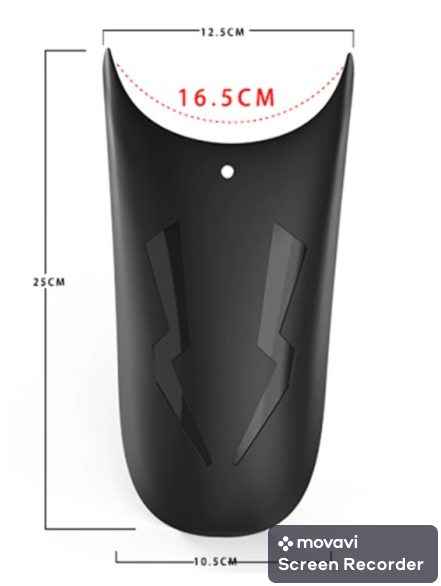

Дешёвые удлинители крыла (размеры того, что на фото ниже - точно подойдут)


Спойлер

https://aliexpress.ru/item/1005001924680935.html?_t=gps-id%3ApcDetailBottomMoreOtherSeller%2Cscm-url%3A1007.34525.234977.0%2Cpvid%3A1d6c3337-021c-4af3-9ad1-5b7bbb2bf265%2Ctpp_buckets%3A24525%230%23234977%2343_21387%230%23233228%2392_4452%230%23226710%230_4452%233474%2316498%23943_4452%234862%2324463%23602_4452%233098%239599%23786_4452%235105%2323438%23351_4452%233564%2316062%23494&gps-id=pcDetailBottomMoreOtherSeller&item_id=1005001924680935&pvid=1d6c3337-021c-4af3-9ad1-5b7bbb2bf265&scenario=pcDetailBottomMoreOtherSeller&scm=1007.34525.234977.0&scm-url=1007.34525.234977.0&scm_id=1007.34525.234977.0&sku_id=12000018126313962&spm=a2g2w.detail.1000014.43.528163f0h0V1BL&tpp_rcmd_bucket_id=234977

[Kurt932]

В 31.08.2021 в 12:05, tim2813 сказал:

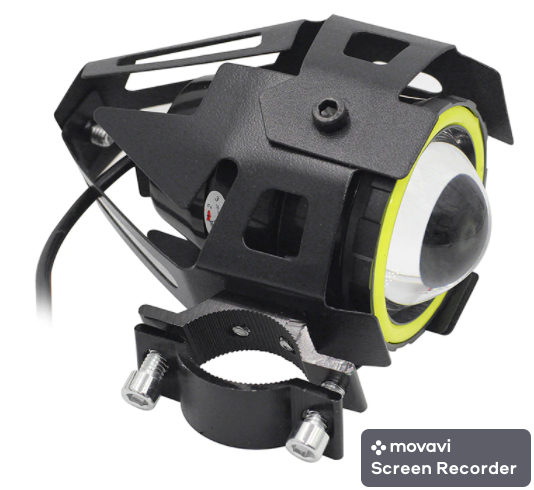

Дополнительный свет.

Подкину альтернативу.

При включении "дальнего" света на доп фарах, получается жирное пятно, как от фонаря.
Также у этих фар есть режим "экономного дальнего" (светит чуть слабее), "проблескового света" ну и собственно габаритов. Переключается всё одной кнопкой (в комплекте. Комплект - пара ламп + кнопка).
Решётка на удивление прочная.
Напряжение проседает только на ~ 0.05 В при включении обеих в режим "дальнего".
Воды не боятся





https://a.aliexpress.com/_AXOGqJ

[tim2813]

Карбюратор.

Карбюратор шиберного типа Deni bpz30



Стандартный главный топливный жиклёр (ГТЖ) - 102

Топливный жиклёр ХХ - 38

Цитата

ГТЖ подойдут с вазовских или ДААЗ карбюраторов, с Карбюратора ОЗОН. Ну либо наборы с Али

Тема по этому карбюратору - https://www.china-moto.ru/forum/topic/11097-китайский-карбюратор-pz30/



Замена штатного карбюратора на BPZ 30 с ускорительным насосом.

Такой стоит на модели Shineray XY250GY-6C с идентичным мотором.

http://images.vfl.ru/ii/1643658380/1ba2a30f/37813336.jpg



Замена штатного карбюратора на PWK 32 (жиклер х.х - 32, ГТЖ - 108)



Замена карбюратора на вакуумный PD30.



"..Всё подходит, но есть но, обогатитель упирается в коммутатор, его надо переместить немного...сам ещё не занимался этим...
Жиклер ХХ 38 ГТЖ 114..

На холодную запуск просто сказка"

https://m.aliexpress.ru/item/1005003257202280.html



https://m.aliexpress.ru/item/1005004181694201.html

[Kurt932]

камера заднего колеса



Стоковая - 3.50×17 Kenda



Субъективное мнение:

камеру бОльших размеров (независимо от выбираемого размера покрышки) ставить не советую: ввиду размера обода, камера постоянно прилегает к нему, лезет под монтажку.

Это, к примеру, Michelin CH. 17MH TR4, подходящая для 120/90, 130/80, 140/70.

Даже если подкачать - удобнее не становится, т.к камера больше - нужно больше загнать воздуха, чтобы она расправилась везде. А это уже мешает самому монтажу покрышки.

Стоковая же, слегка подкаченная, расправляется равномерно и не лезет под монтажки. Бортировка в итоге занимает буквально 10 минут, без пробитий.



[tim2813]

Задний амортизатор. Размеры.







Амортизатор.



Болты амортизатора.

[tim2813]

ПЛАСТИК ВИЛКИ (ЗАЩИТА АМОРТИЗАТОРОВ)

Инфа не подтвержденная, но я закину, чтобы не потерять.

Повнешнему виду и размерам пластик вилки подходит от Avantis Kews 250.







Fireguard 250.





ПЛАСТИК ВИЛКИ (ЗАЩИТА АМОРТИЗАТОРОВ) (ПРАВЫЙ) MT250



Защита с Али

https://www.china-moto.ru/forum/topic/10967-fireguard-250-trail/?do=findComment&comment=571686

[tim2813]

Коммутатор (блок зажигания CDI).









https://m.aliexpress.ru/item/192475633



https://moto18.ru/catalog/14_zip_dlya_mototsikla_fireguard_trial_250/kommutator_moto_6_kontakt_4_2_evro_fireguard_trail_250_31010019



Цитата





[tim2813]

Регулятор напряжения.



https://aliexpress.ru

[tim2813]

Цепь.

520, 102 звена, в стоке - Choho 520 H (бессальниковая, усиленная)







[tim2813]

Ролик-ограничитель цепи.

http://images.vfl.ru/ii/1640801364/1c62f1ce/37333281_m.jpg



http://images.vfl.ru/ii/1640801364/ee030fc2/37333282_m.jpg



http://images.vfl.ru/ii/1640801364/e9ae222a/37333283_m.jpg

Цитата

Болт, головка шестигранная под ключ 10. Гайка шестигранная с юбкой под ключ 12.







Общая длина болта - 77 мм.



Длина от головки до конца - 69 мм.



Длина резьбовой части - 29 мм.



Диаметр головки (с юбкой) - 15 мм.



Диаметр резьбы - 6 мм.







Длина втулки - 11 мм.



Диаметр юбки втулки - 20 мм



Внутренний диаметр втулки - 9 мм.



В 06.10.2021 в 00:07, Kurt932 сказал:

Хороший ролик-успокоитель цепи (пробег 4500+ самой разной эксплуатации на одном ролике и он не "кончается")
8 мм




https://a.aliexpress.com/_ACtBrN





[tim2813]

Шпильки крепления задней звезды.





Вариант переделки шпилек на более прочные.

https://www.china-moto.ru/forum/topic/18182-шпильки-крепления-звезды-к-ступице-заднего-колеса/



Ещё один вариант.

Цитата

Самое простое - нарезать резьбу во втулках сайлентблоков М10х1.5, пока их не разбило, и закрутить звезду болтами. За 6000 км пробега у товарища с такой доработкой ничего не разболталось, не срезалось, хотя он ездит как кхм...дурак, мягко говоря. Эффект демпфера также останется, сайлентблоки никуда не денутся, хотя и резина в них дубовая, толку никакого. Срезает эти шпильки , потому что их гладкая часть заходит с люфтом во втулку сайлентблока. И из-за ударных нагрузок туда-сюда во время время движения шпильки бьются об втулку сайлента как карандаш в стакане благодаря этому люфту, вот их и режет. С болтами такого не будет, звезда будет жестко закреплена на колесе, в пределах упругости резинок конечно.

https://www.china-moto.ru/forum/topic/5069-racer-ranger-rc300-gy8/?do=findComment&comment=403877

[tim2813]

Крепление подкрылка переднего колеса.



Вместе с подкрылком идет комплект переходных пластин, которые позволяют отодвинуть подкрылок от колеса и установить злую резину с высоким профилем.



При установке более дорожной резины с меньшей высотой подкрылок оказывается далеко от колеса и плохо выполняет свою функцию. Поэтому стоит закрепить подкрылок без переходных пластин.

[tim2813]

В 06.10.2021 в 00:10, Kurt932 сказал:

Дешёвые удлинители крыла (размеры того, что на фото ниже - точно подойдут)


  Показать контент

https://aliexpress.ru/item/1005001924680935.html?_t=gps-id%3ApcDetailBottomMoreOtherSeller%2Cscm-url%3A1007.34525.234977.0%2Cpvid%3A1d6c3337-021c-4af3-9ad1-5b7bbb2bf265%2Ctpp_buckets%3A24525%230%23234977%2343_21387%230%23233228%2392_4452%230%23226710%230_4452%233474%2316498%23943_4452%234862%2324463%23602_4452%233098%239599%23786_4452%235105%2323438%23351_4452%233564%2316062%23494&gps-id=pcDetailBottomMoreOtherSeller&item_id=1005001924680935&pvid=1d6c3337-021c-4af3-9ad1-5b7bbb2bf265&scenario=pcDetailBottomMoreOtherSeller&scm=1007.34525.234977.0&scm-url=1007.34525.234977.0&scm_id=1007.34525.234977.0&sku_id=12000018126313962&spm=a2g2w.detail.1000014.43.528163f0h0V1BL&tpp_rcmd_bucket_id=234977



Более дорогие удлинители крыла.

Ищутся на Алиэкспресс по названию "удлинитель крыла f850gs".







Выбрал их, потому что они подходили по форме, но размер имеют с небольшим запасом.



Просверлил отверстия в подкрылке и установил удлинители, вставив пластиковые заклепки, которые идут в комплекте.





Подрезал выпирающие части и запаял стыки соединения подкрылка с удлинителями паяльником, потому как пластиковые заклепки и двухсторонний скотч "3М"  не внушили доверия.



Стало чище. Фару и низ двигателя теперь забрасывает гораздо меньше.





[tim2813]

Крепление седла.

Седло мотоцикла крепится барашковой гайкой М8, которая находится под задним крылом.

Эта гайка часто теряется и, кроме того, совершенно не прикрывает шпильку крепления от грязи и последующей коррозии. Поэтому стоит её заменить на что-то более герметичное. Например,



Я соорудил такую гайку из обрезка текстолитового цилиндра. Отверстие закрыл резиновой заглушкой.







Ещё один вариант.

"обеспокоенный непродуманностью установки барашка для крепления сиденья начал думать, как предотвратить загрязнение и ржавение. Придумал вот, что: взял баночку с крышечкой из под красок высохших, проделал отверстие и теперь мой барашек защищен от пыли и влаги."





[tim2813]

Подключение сигнализации.

В 22.04.2021 в 15:21, Миша79 сказал:

Зелёный масса.

Оранжевый и голубой поворотники,

Желтокрасный с розовым(хотя обычно второй провод желто зелёный) реле стартера,

Сине-белый сигнал с датчика холла на коммутатор.

Салатовый надо смотреть куда.

Вот схема: по ней подключай.





В 22.04.2021 в 15:27, Миша79 сказал:

Вот инструкция к подключению. Не обращай внимание на слова скутер. Подключение абсолютно такое же.

https://scooter-remont.com/?p=4703



В 23.04.2021 в 00:33, Kurt932 сказал:

В общем, разобрался с проводкой и подключением сигнализации с али.

У нас короче схема та же, проводка на сигналке обычно - тоже. Единственное что, не втыкайте розовый. Я тогда на шару воткнул его в лампочку нейтрали В принципе тоже неплохо, никто не сможет завести мот как-то иначе, кроме как с пульта сигналки... Но вроде, это не было так задумано

Если мот поставлен на сигналку, его всё равно не смогут завести.

Работает пульт довольно далеко, я думаю, метров 70 точно (плюс 11-ый этаж), гараж "пробивает". Ну и пин на нашем Fireguard'e прям под неё, считай.



Сигналка с Али

https://aliexpress.ru



Установка и подключение от Михаила Семёнова.





https://ozon.ru/t/M0Ygbgj

[tim2813]

Багажная система.

К сожалению, мотоцикл к нам поставляется без багажной системы, но при её изготовлении или заказе на стороне, можно взять для образца оригинальный вариант.







[tim2813]

Тормозная система.

Тормозная система - вещь серьезная. Рекомендую всем обращать внимание на её состояние и проводить ТО, не дожидаясь неполадок.



В 31.07.2021 в 14:53, tim2813 сказал:



В 26.07.2021 в 23:02, Dmitry_fb сказал:



- Поставил на перед колодки TRW MCB822. На вид они один к одному, только накладка чуть толще и выглядит получше.



В 26.05.2021 в 01:20, yura-vdv сказал:

Скрип побежден! "А слона то я и не заметил". Начну по порядку. Снова снял суппорт. На этот раз отсоединил шланг, все выкрутил, снял. С помощью давления насоса выдавил цилиндры. Везде чисто, гладко. Все новое. Почистил, протер и  неспешно со смазкой собрал.

В 26.05.2021 в 01:20, yura-vdv сказал:

Держа в руках собранный суппорт, двигаю его по направляющим туда сюда. И вижу, что колодка одной стороной цепляется за скобу крепления суппорта и перекашивается. Получается, что с одной стороны зазор между скобой и колодкой 3 мм, а с другой его нет, в притирку. Как раньше этого не замечал?

В 26.05.2021 в 01:20, yura-vdv сказал:

Сточил скобу в месте прохода колодки до тех же 3 мм, как и с другой стороны.

В 26.05.2021 в 01:20, yura-vdv сказал:

Теперь тишина при движении, и при торможении то же. Приятно...



[tim2813]

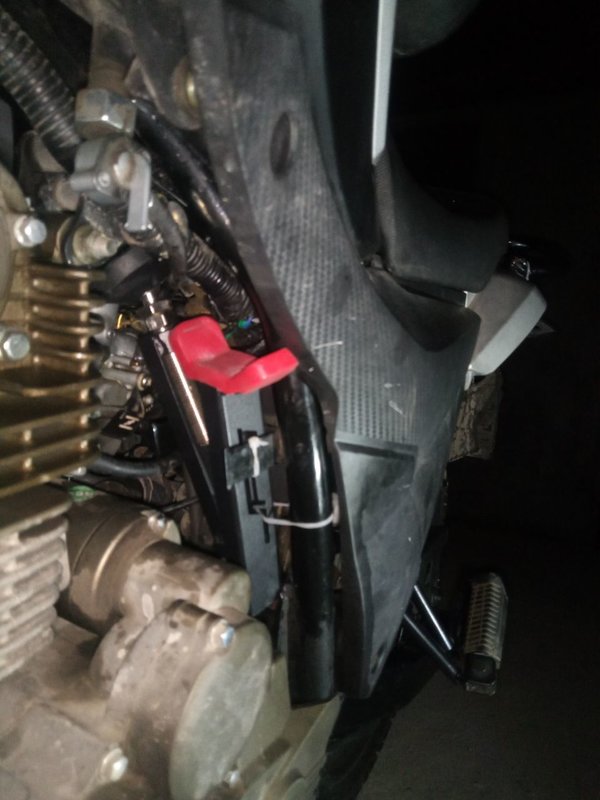

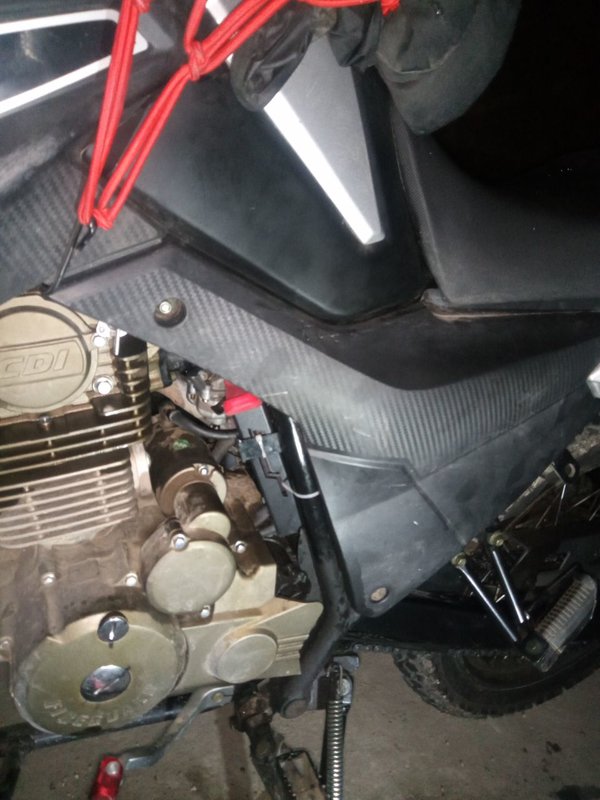

Подъёмник для ремонта колёс.



В 13.08.2021 в 03:12, Kurt932 сказал:

... заказал на Али распорку "kickstand": раскладная "нога", которой можно подпереть маятник или защиту двигателя и вывесить соответствующее колесо. Она лёгкая, компактная, и идеально встаёт на стандартное место коммутатора, который я перевесил.

  Скрыть контент

https://m.aliexpress.ru/item/1005001726923483.html?spm=a2g0n.detail.0.0.32741f3bxpMCMb&gps-id=platformRecommendH5&scm=1007.18499.178803.0&scm_id=1007.18499.178803.0&scm-url=1007.18499.178803.0&pvid=dda7a8bd-a14c-4481-a9e3-7148985ad5a4&_t=gps-id%3AplatformRecommendH5%2Cscm-url%3A1007.18499.178803.0%2Cpvid%3Adda7a8bd-a14c-4481-a9e3-7148985ad5a4%2Ctpp_buckets%3A668%230%23131923%2342_668%23888%233325%232_8499%230%23178803%230_8499%234696%2321885%2318_668%232846%238109%231935_668%235811%2327191%2396_668%232717%237567%23997__668%233374%2315176%23883&browser_id=4b96f553236545b1a647a82af5501465&aff_trace_key=&aff_platform=msite&m_page_id=i6frgi7eaqwcasvo179035ed09d1e6fe6ba3145bc0&gclid=







[tim2813]

Хозяйке на заметку.

В 12.10.2021 в 00:25, Kurt932 сказал:

Хозяйке на заметку: между баком и рамой, внутри углубления по центру бака, помещается литровая бутылка.



Разместил там не обычную, из под воды, а из более плотного, многоразового пластика. Посмотрю, как будет реагировать на тепло и вибрации и в будущем, наверное, буду катать там литр масла ))

...

Бак ведь как бы обхватывает основную балку рамы, идущую к рулевой колонке (в нем есть выемка для неё). Так вот между этой балкой и впадиной в баке есть место. Бутылка там свободно находится, бак на неё не давит.

просунуть можно, открутив два болта бака под сиденьем и просунув ее туда собственно по выемке бака.



Еще добавлю: между панелью приборов и ветровиком помещается поллитровая бутылка для воды

[Kurt932]

В 28.12.2021 в 17:02, tim2813 сказал:

ПЛАСТИК ВИЛКИ (ЗАЩИТА АМОРТИЗАТОРОВ)

Также можно поискать на Али. Там есть похожие, но тоже неизвестно, подойдут или нет

Ссылка:

Спойлер

https://m.aliexpress.ru/item/33032831937.html?gps-id=platformRecommendH5&scm=1007.18499.178801.0&scm_id=1007.18499.178801.0&scm-url=1007.18499.178801.0&pvid=86494ade-379a-425d-8566-39890978286b&_t=gps-id%3AplatformRecommendH5%2Cscm-url%3A1007.18499.178801.0%2Cpvid%3A86494ade-379a-425d-8566-39890978286b%2Ctpp_buckets%3A668%230%23131923%230_668%23888%233325%232_8499%230%23178801%230_8499%234696%2321885%237_668%232846%238107%231934_668%235811%2327174%2320_668%232717%237565%23726__668%233374%2315176%23802&browser_id=a1f1147aa59843359ac9e2f21786bcac&aff_trace_key=&aff_platform=msite&m_page_id=xlhage1f9kqcav2r179d89ea3dfb013e13ac418cfc&gclid=Cj0KCQjwnueFBhChARIsAPu3YkQjvI9qbX6D-lj2MMag1lPEJtVAC112XEB3fOzTy4DYjxCM6pXNtN4aAtqtEALw_wcB
