Ребята, причина плохой работы двигателя без аккумулятора в том что у вас используется коммутатор DC-CDI. Это видно из схемы нарисованной Vladikas. Вот ссылка, сообщение 2451 http://www.china-moto.ru/forum/topic/3149-bm-enduromotard-250/page-123#entry60369



Красный провод - выпрямитель, аккумулятор идёт к замку зажигания. От замка зажигания отходит чёрный, на лево к потребителям мота, направо к коммутатору и катушке зажигания. Вот и всё зажигание, такое же на автомобилях в простонародье называют электронным. Плюсы - стабильное искрообразование на низких оборотах, минус - практически невозможность работы без аккумулятора.



Не соглашусь полностью. Причина плохой работы без аккумулятора вовсе не в DC-CDI. У меня на Yamaha YBR-125 аналогичный коммутатор, генератор без высоковольтной обмотки, однако мотоцикл прекрасно работает без аккумулятора, крутится до красной зоны и параллельно тянет всю электрику, включая фару в 60/55 Вт. Я вынужденно отъездил неделю без аккумулятора, никаких неудобств (кроме заводки с кика) не испытывал. Я снимал осциллограммы напряжения в сети, никаких сглаживающих конденсаторов непосредственно на выходе РР или на входе DC-CDI не присутствует, напряжение в сети имеет вид "пилы". При этом, повторюсь, вся электрика работает нормально: фара горит, поворотники мигают.

Случай BM200 несколько другой и DC-CDI здесь ни при чём. Когда BM200 работает без аккумулятора, у него некорректно работает вся электрика: тускло горит фара, не работает звуковой сигнал, поворотники вообще не мигают. Причина здесь не в сглаживающих конденсаторах. Видимо, у BM200 другая конструкция генератора или реле-регулятора, из-за которой постоянная составляющая напряжения в сети без аккумулятора столь низка, что не позволяет нормально работать коммутатору и электрике (не забываем, что все приборы в сети мото рассчитаны на постоянное напряжение).

К сожалению, у меня нет возможности посмотреть выложенные здесь осциллограммы напряжения (люди, ну кто вас учил на этот долбаный дропбокс заливать, здесь не у всех интернет широкополосный, чтобы всё это яваскриптовское говно параллельно грузить, блин), но, судя по описанию, я уже понимаю, что я там увижу. Посмотреть бы ещё спектр этого дела, конечно. Осцил умеет FFT делать?

[Vladikas]

Моему мотоциклу пофиг есть ли батарея, на любых оборотах нормально работает.

А на Дропбокс залил, потому что форум отказывается bmp принимать (конвертировать лень).

ps

Можно скачать сразу все тут https://www.dropbox.com/sh/uy0qkdoupacuyya/2AhCG7X_u7

Изменено 5 мая, 2014 пользователем Vladikas

[evil_laugh]



Моему мотоциклу пофиг есть ли батарея, на любых оборотах нормально работает.

А на Дропбокс залил, потому что форум отказывается bmp принимать (конвертировать лень).

ps

Можно скачать сразу все тут https://www.dropbox.com/sh/uy0qkdoupacuyya/2AhCG7X_u7



Всё посмотрел. Спасибо.

Осциллограммы несколько... кхм, непонятные, если не сказать - бредовые :) Бредовые в том плане, что не несут в себе почти никакой закономерности типа "провал-обороты" и уж тем более не похожи на выход обычного шунтирующего реле-регулятора. Выход шунтирующего РР - это "пила" макс. амплитудой ~ 14 В и с периодом, равным частоте вращения двигателя.

Идея такова: где-то непосредственно в сети (возможно, на выходе РР, или на входе CDI) уже стоит конденсатор малой ёмкости. Именно он таким макаром "засирает" сеть. Кажется, китайцы не позаботились о развязке (хотя бы диодной, как сделано почти во всех бортовых устройствах) бортсети от питания приборов.

Для того, чтобы исправить ситуацию на BM200, лично я бы воткнул конденсатор ~ 470 мкФ непосредственно на питание CDI, как можно ближе к входным контактам, а лучше - прямо на самой печатной плате CDI. Возможно, китайцы сэкономили на конденсаторах. Готов поручиться, что о блокировочных по питанию они тоже благополучно забыли.

[Vladikas]

> "провал-обороты"

А что за закономерность такая?

[evil_laugh]

"провал-обороты"

А что за закономерность такая?

Ну, например, связанная с искрой. Конденсатор в CDI начал заряжаться - потребление возросло, напряжение в бортсети упало. Закончил заряжаться - потребление снизилось, напряжение возросло. И так каждый оборот КВ.

Здесь же подобного не наблюдается, всплески в бортсети никак не связаны с оборотами. У них разный период, разная амплитуда, даже полярность разная.

[Gudhan]

Подскажите,аккумулятор заряжается на холостых оборотах?

[Vladikas]

На холостых он очень заряжается

[alexskri2009]

  evil_laugh, в ссылке про DC-CDI на схеме всё есть. И блокировочный, и диод развязки-защитный, и электролит. Вопрос, в номиналах ли всё это, и вообще присутствует в блоке. Электролит коммутатора не  может влиятьна бортовую сеть. Диод не даст.

  Насчёт конденсатора в штатном регуляторе напряжения наврал, извиняюсь. Как то собирал себе регулятор, там в схеме конденсатор присутствовал с двумя  "но", 1. нужно было подбирать  с как можно меньшим током утечки, лучше танталовые. 2. При неправильном подключении аккумулятора, что у новичков очень даже возможно, конденсатору будет каюк. По этому конденсатор в штатном регуляторе и не ставится.

  Если генератор 3х фазный, то вместе с ним могут использоваться регуляторы с 5 и 6 выводами.

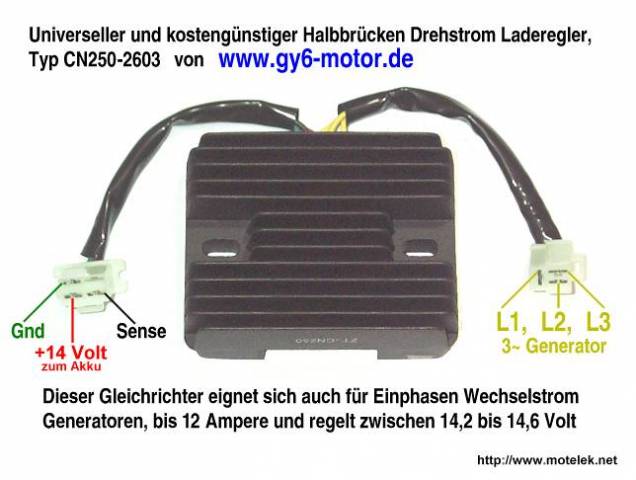

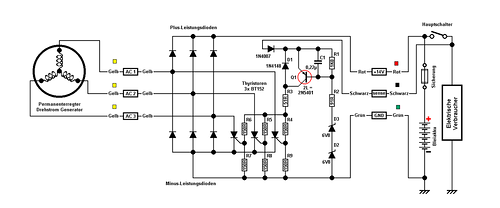

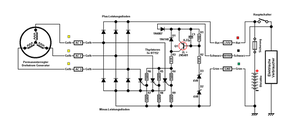

Схема с 6 выводами, извините, крупнее не нашел.

К чему веду. Средний вывод именуемый SENS, чёрный провод, контролирует напряжение на аккумуляторе через включеный замок зажигания. Возможно без аккумулятора схема регулятора начинает тупить именно по этому проводу. Помехи, падение напряжения, и т.д :huh: .

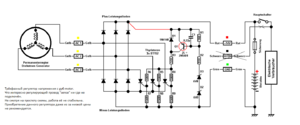

Схема с 5 выводами. Вывод SENS  в разъёме отсутствует, он соединён внутри регулятора - выделено красным, вот и вся разница. По габаритам один в один с 6 контактным.

Здесь по крайне мере напряжение контролируется прямо с диодного моста.

[san]



К чему веду. Средний вывод именуемый SENS, чёрный провод, контролирует напряжение на аккумуляторе через включеный замок зажигания. Возможно без аккумулятора схема регулятора начинает тупить именно по этому проводу. Помехи, падение напряжения, и т.д :huh: .

Схема с 5 выводами. Вывод SENS  в разъёме отсутствует, он соединён внутри регулятора - выделено красным, вот и вся разница. По габаритам один в один с 6 контактным.

Здесь по крайне мере напряжение контролируется прямо с диодного моста.

Тоесть, если я всё правильно понял, достаточно замкнуть контакты sens и rot?

[alexskri2009]

Верно.

[evil_laugh]

evil_laugh, в ссылке про DC-CDI на схеме всё есть. И блокировочный, и диод развязки-защитный, и электролит. Вопрос, в номиналах ли всё это, и вообще присутствует в блоке. Электролит коммутатора не может влиятьна бортовую сеть. Диод не даст.

Схему не смотрел - интернет очень плохой :( Если там таки есть диод на входе - вопрос снят, влиять действительно не будет.

По поводу провода SENS - на ёбриках тоже есть похожее, только там, по-моему, провод коричневый :) Но при отключении аккума всё работает.

Насколько я могу судить по картинкам, там всё довольно понятно. Схема с входом SENS регулирует напряжение непосредственно на аккумуляторе, используя провод SENS, подсоединённый к плюсовой клемме, как сигнал для открытия тиристоров. Напряжение на SENS возросло выше 15.6 В (судя по стабилитронам) - тиристоры открываются. А другая схема регулирует напряжение на выходе выпрямителя, ей пофиг, что на аккумуляторе - она смотрит выход с диодного моста.

По идее, эти две схемы должны работать идентично, если выход SENS при отключенном аккумуляторе подсоединён к "плюсовой" клемме (пусть и отключенной от аккума). Если при отключении аккума он плавает в воздухе - немудрено, что всё лагает. Найти бы место, где эти два провода соединяются в проводке, и дело в шляпе.
