Racer Crossrunner RC250NC-GY8

[Fly099]

Добрый день!!!!



Далее будет описано что необходимо сделать для того, чтобы часы и дневной пробег в приборной панели не сбрасывались при выключении зажигания.

Но сначала огромная просьба, если не имеете достаточных навыков для проведения подобных работ то лучше не рискуйте, а так же не стоит этого не делать если мот еще на гарантии.



Ну если все же рискнули, то проверьте так ли выглядит ваша плата как на фотографии (микроконтроллер PIC16F723A)



http://yadi.sk/i/P0CoMb6iqhoo4



Для начала надо приобрести следующее:

- Кварцевый резонатор 32768 ГЦ  12,5 пФ  (на плате элемент T2)

- 2 SMD керамических конденсатора 22 пФ (элементы С26 и С27)

- Стабилитрон на 5,1 V BZV55C5V1 (элемент D20)

- Микросхема таймер MCP7940N-I/SN (элемент U4)

Так же потребуется внутри-схемный программатор для PIС-контроллеров. В моем случае использовался PICKIT 3 (в китае около 1 т.р.) но наверное можно использовать и другие.

Теперь запаиваем эти элементы на плату как показано на следующей фотографии.  Так же прямо над PIC- контроллером есть ряд отверстий на плате (их надо очистить от наплывов олова), аккуратно запаиваем в эти отверстия 5 штырей и получаем порт для подключения внутри-схемного программатора. В отверстие “VB” на самом верху платы запаиваем провод который пойдет на + аккумулятора в обход замка зажигания.



В итоге должно получиться как показано на фотографии.



http://yadi.sk/i/MUvHGSs1qhoif



Затем подключаем программатор.



http://yadi.sk/i/I12EBrg8qhooj



Назначение ножек созданного нами на плате порта для программатора слева-неправо:

1.       PGC (ICSPCLK)

2.       PGD (ICSPDAT)

3.       Vss  (Ground)

4.       MCLR

5.       Vdd  (+5V)

Внимание!!! На PicKit3 другая последовательность выходов ( 1.MCLR, 2.Vdd, 3.Vss, 4.PGD, 5.PGC, 6.PGM), правильно соберите соединительный кабель.

Теперь качаем с официального сайта MicroChip свободно распространяемый пакет разработчика MPLab-X-IDE  (http://www.microchip.com/mplab/mplab-x-ide). Устанавливаем пакет себе на компьютер. Из этого пакета нам потребуется прошивальщик MPLab-IPE. Настраиваем и устанавливаем соединение с контроллером. На всякий случай скачиваем и сохраняем оригинальную прошивку, затем заливаем исправленную(прикрепленный файл).



Не забываем поставить перемычку по окончании работ (блокировка от случайного изменения по).



http://yadi.sk/i/wnrWc22jqhop7



Подключаем панель проверяем, все должно работать.

Все, удачи …..

Круто получилось, но не у каждый сможет так сделать!! ((   я вот точно не смогу!

[Fly099]

Fly099, а доставка, например в Беларусь, возможна?



Кстати вчера катал по танковому полигону. Очень удивлен, но в песке кросраннер чувствует себя как рыба в воде, ну или танк на полигоне. Проходимость в рыхлом глубоком песке удивила. мотоцикл едет всегда, в независимости от того подъем впереди или спуск. Заднее колесо копает и выбрасывает фонтаны песка, но не закапывается! В общем я удивлен. Ожидал примерно такой же проходимости как в грязи, но мотоцикл приятно порадовал и стоковая резина не подвела! Еще заметил интересную особенность - при езде  в глубоком песке на скорости около 20-30 км/ч можно смело входить в любой поворот ложа мот на бок. Держак лучше чем на асфальте! Я подножками рыл песок в поворотах а мотоцикл держал траекторию как привязанный! Ну и 28 зонгшеновских лошадок на полигоне пригодились. Например я без проблем разгонял мотоцикл до 40 км/ч на 3 передаче в рыхлом песке и движок вытягивал, а товарищ на СХ 200 с обычным 200 кубовом лонгчиновским двигателем о 15 конях, с трудом мог включить вторую, и то не всегда...



Да думаю возможна, либо сам производитель отправит либо я могу отправить. Соответственно за счёт покупателя.

[Fly099]

Пока fly099 решает вопрос с дугами, я от нефиг делать, решил погуляться сегодня в гараже с женой болгарина. В итоге получилось:

IMG_20160407_164906_новый размер.jpg



IMG_20160407_164855_новый размер.jpg



IMG_20160407_164925_новый размер.jpg



Дуги, пока еще экспериментальный вариант, решил делать самой простой, так сказать классической формы.В сечении овальные. Широкими решил их не делать чтобы эндурить не мешали. Шириной примерно на 10 см. с каждой стороны, шире радиатора. На изготовление ушло около 4-х часов неспешной работы. Затраты: 4 часа времени, старый, сломанный офисный стул, 2 литра пива знакомому сварному, ну и электричество для болгарки. А, еще два болта на 8 с гайками и шайбами. Крепление дуг: сверху П-образный профиль из 2.5 мм стали в обхват рамы, стягиваемый болтом. Снизу "уши" под штатные болты которыми крепится защита двигателя, плюс еже одно "ухо" по середине, чуть длиннее и болт на 8 в штатное отверстие защиты.

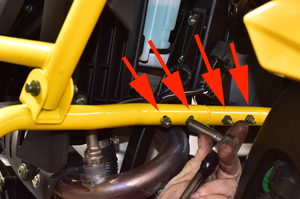

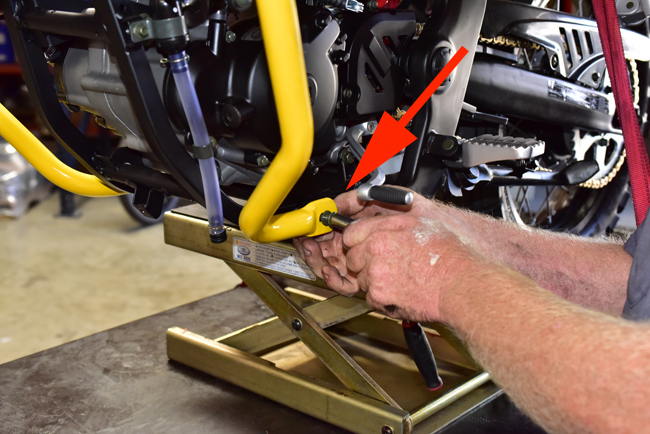

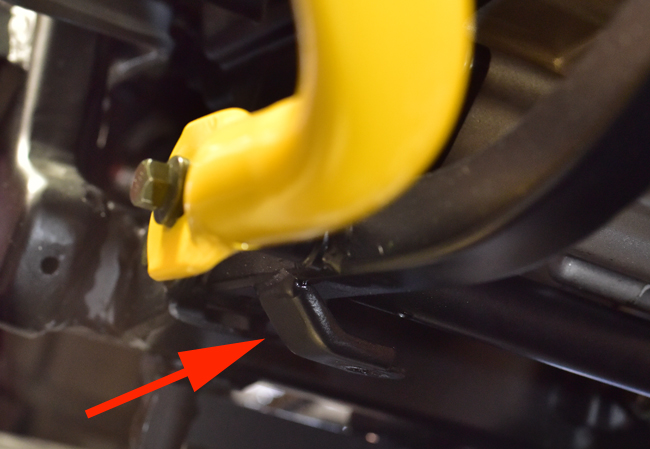

Дуги ЗАЧЁТНЫЕ !!!  при падении на бок , пластик спасут, и согнуться- Но , полостью согласен должны гнуться дуги а не рама. Вот думаю может сделать у себя на раме такие же нижние крепления для дуг как на zongshen rx3.  Там тупо отверстие с резьбой , вкручиваеться болт через проставку, при ударе гнётся болт .

[Angeek]

:( У меня опять порвался слайдер цепи возле верхнего крепления! Сначала он лопнул от отверстия для болта и стал выскакивать из под него и шайбы. Я слелат из алюминиевого листа держатель,охватывающий конец слайдера по бокам и сверху и прикручивающийся в штатное отверстие маятника, Сегодня возвратившись в гараж обнаружил,что слайдер просто порвался пополам! Кто нибудь на просторах алиэкспресса или ебея видел такие слайдеры? В чем причина того что он так рвется?

[Pascal]

Я приколхозил ловушку цепи от racer 250 xzr. Цепь не слетала ни разу, даже когда болталась как *** в проруби.

[Angeek]

Я приколхозил ловушку цепи от racer 250 xzr. Цепь не слетала ни разу, даже когда болталась как *** в проруби.

По фото не совсем понял, как ловушка крепится в маятнику? Приварена?

[ko-bas]

Пришел мне натяжитель этот))). Дошел быстро, 12 дней, но.... Не мото запчасть. Хлипенький, маленький, на мопед пойдет. Вобщем не покупайте, если на мопед кому надо, могу продать))

[Angeek]

Ko-bas,  а по креплению, натяжитель, на наш маятник встает? и сбрось ссылку где брал, чтоб путаницы не было.

[Pascal]

По фото не совсем понял, как ловушка крепится в маятнику? Приварена?

Да, пластины приварены  с другой стороны сверху и снизу горизонтальными швами. Между собой пластины скреплены электрозаклепками.

[TREMBle]

:( У меня опять порвался слайдер цепи возле верхнего крепления! Сначала он лопнул от отверстия для болта и стал выскакивать из под него и шайбы. Я слелат из алюминиевого листа держатель,охватывающий конец слайдера по бокам и сверху и прикручивающийся в штатное отверстие маятника, Сегодня возвратившись в гараж обнаружил,что слайдер просто порвался пополам! Кто нибудь на просторах алиэкспресса или ебея видел такие слайдеры? В чем причина того что он так рвется?

товарищ поставил на хр слайдер из транспортирки, сезон откатал, резинка чувствует себя превосходно

[ko-bas]

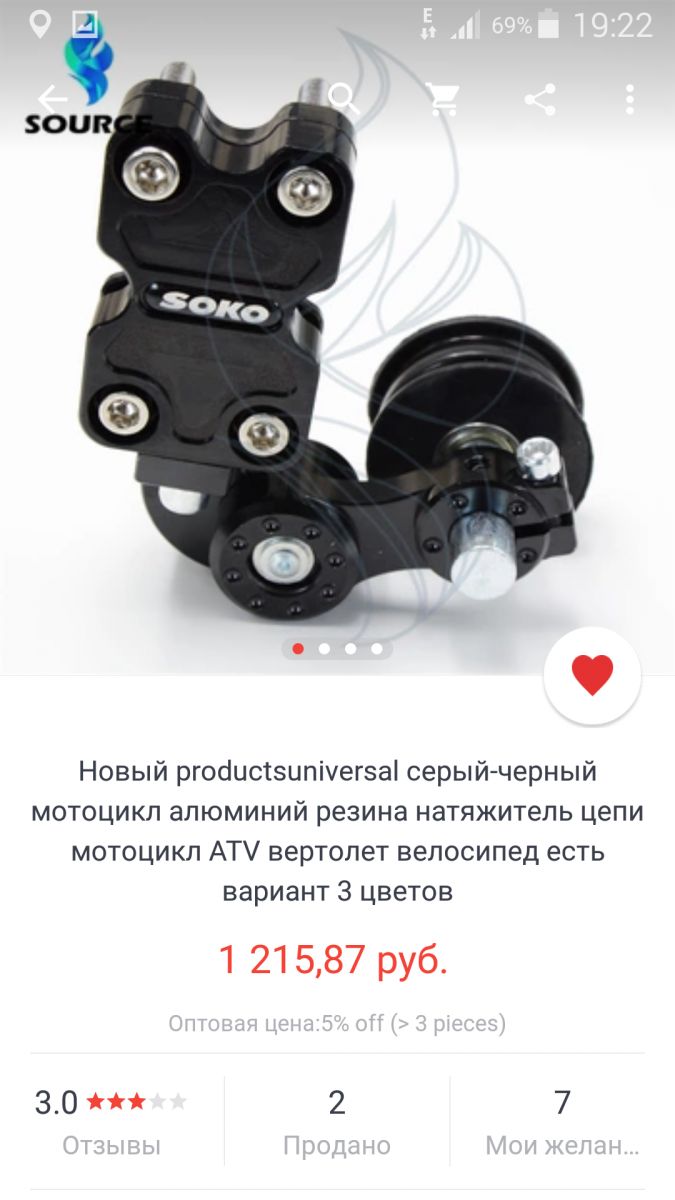

Angeek, с мобильника не вкурсе как ссылки вставлять, сделал скрины, вроде понять можно что к чему. На наш маятник не встанет, гдето 1 или 1.5 см не хватает. Но приколхозить все можно, можно ведь взять уголок черметный, с одной стороны и пластину такуюж с другой, да 4 болта и все будет нормуль. Вобщем будет чем на даче летом позаниматься))

[BATman3]

Решил проверить перед открытием сезона зазоры клапанов. Последний раз регулировал год назад, выставлял впуск - 0,10, выпуск - 0,15. Пробег с тех пор ~1500 км. При проверке впуск оказался зажат полностью, выпуск был 0,20...

[Oldboy]

Други, подскажите где можно приобресть болванку нашего ключа зажигания. В Москве.

Я один ключ просрал ... :(

[Minicooper]

Решил проверить перед открытием сезона зазоры клапанов. Последний раз регулировал год назад, выставлял впуск - 0,10, выпуск - 0,15. Пробег с тех пор ~1500 км. При проверке впуск оказался зажат полностью, выпуск был 0,20...

плохо закрутил мб? или не в том такте ставил\проверял

[BATman3]

Нет, закручено было от души. Такт 100 % тот, все метки четко сопоставлены.

[raser007]

Принимайте в свои ряды



[raser007]

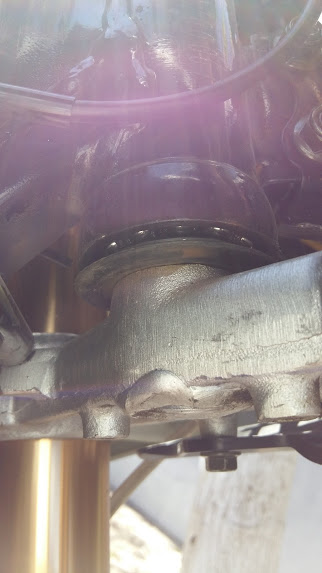

При резком торможении передком,слышится какой то тычек-стук........Начал обследование вилки.На нижнем подшипнике крепления вилки увидел вот такой зазор и САМИ подшипники...

  Я так понимаю,что они должны быть внутри и видеть я их точно не должен...???

Сегодня загнал на ремонт вилки и замену заднего аморта(все,здулся за 300км.....)

Кто-то подскажет,в комплекте ключи идут?Если идут ,где их искать???

[Shturmann]

При резком торможении передком,слышится какой то тычек-стук........Начал обследование вилки.На нижнем подшипнике крепления вилки увидел вот такой зазор и САМИ подшипники...

  Я так понимаю,что они должны быть внутри и видеть я их точно не должен...???

Сегодня загнал на ремонт вилки и замену заднего аморта(все,здулся за 300км.....)

Кто-то подскажет,в комплекте ключи идут?Если идут ,где их искать???

Поздравляю с покупкой! Новый покупал или как? С инструментом то же был вопрос, где он? Звонил в Барнаул, на завод сказали что должен быть набор. Звоню в магаз, где покупал мот там сразу сказали приезжайте забирайте, его все равно никто не берет-типа дешевый китай! Приехал седня и забрал наборчик без всяких проблем. Вот, что там есть: свечной ключ, пассатижи, отвертка 2 в 1(крест и шлиц), ключ рожковый 13х15, ключ рожковый 8х10, чехол для инструмента пвх. Вот и весь набор, но вполне себе добротный

[Shturmann]

а еще шестигранник маленький Г-образный 5 мм

[Shturmann]

После покупки на моем мото не было расширительного бачка, который должен висеть с правой стороны под бензобаком, написал на завод письмо с просьбой выслать, т.к. в магазине сказали, что мотик пришел без бачка
