Электронные панели приборов(универсальные)с алиэкспресса.

[mazepa2000]

16 минут назад, Расим сказал:

2 означает двухлинейный датчик топлива, 3 означает трехлинейный датчик топлива...

Вот такое на многих,так и не понял отличия. Переключал на своей,в статике показания не меняются.

[Расим]

11 часов назад, mazepa2000 сказал:

Вот такое на многих,так и не понял отличия. Переключал на своей,в статике показания не меняются.

У меня в первом случае показывает не полный бак, во втором полный. Но все равно криво уровень топлива ниже половины бака указатель показывает больше

[mazepa2000]

6 часов назад, Расим сказал:

У меня в первом случае показывает не полный бак, во втором полный. Но все равно криво уровень топлива ниже половины бака указатель показывает больше

При полном баке,в обоих настроиках полный показывает.Нужно проверить при малом количестве топлива,ибо сейчас тоже криво все,остаток две палки на приборке,когда в баке всего три литра(из 12).И одна палка ушла на приборке.это 6литров в баке. Хотел подогнать сопротивлениями ,руки не доходят,хоть температуру подогнал уже хорошо.

[Летучий Голландец]

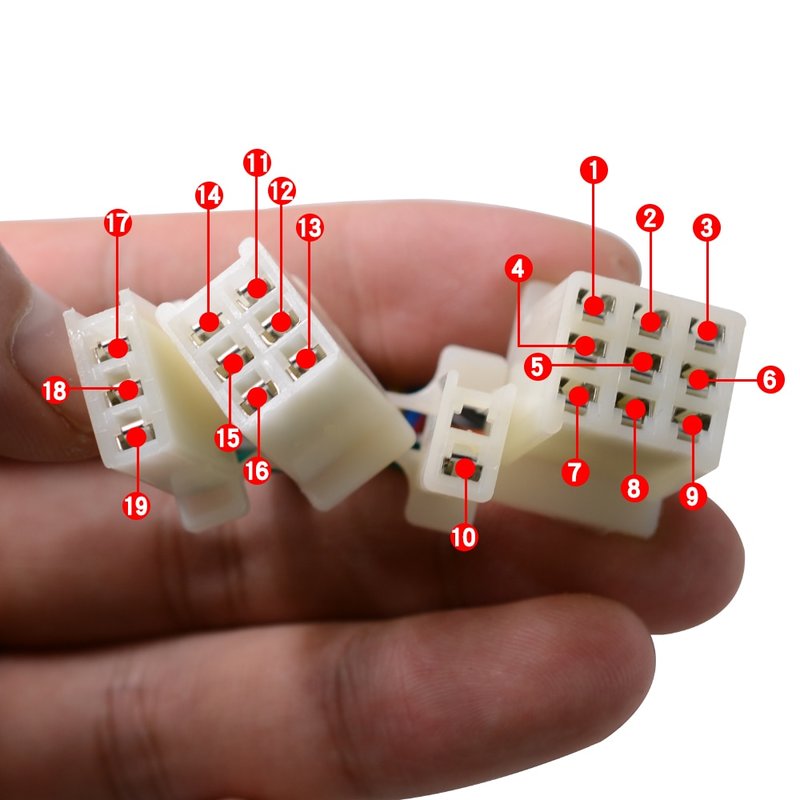

Саша, поясни пожалуйста подключение

1 [желтый/черный]: провод сигнала скорости

2 [синий]: Дальний светильник с положительным полярным соединением

3 [коричневый/белый]: контурный маркер с положительным полярным соединением

4 [ЗЕЛЕНЫЙ]: отрицательный полюс (любой отрицательный полюс или земля)

5 [черный]: Положительное электрическое соединение дверного замка

6 [красный]: положительное соединение батареи

7 [Оранжевый]: Положительное полярное соединение с левым сигналом

8 [коричневый/белый]: контурный маркер с положительным полярным соединением

9 [Синий флот]: правильное сигнальное положительное полярное соединение

10 [зеленый/белый]: соединение с отрицательным GR-6

11 [зеленый/черный]: соединение с отрицательным GR-3

12 [желтый/красный]: соединение с отрицательным GR-4

13 [желтый/белый]: соединение с отрицательным GR-5

14 [зеленый/красный]: отрицательное N соединение шестерни

15 [розовый]: соединение с отрицательным GR-1

16 [синий/красный]: соединение с отрицательным GR-2

17 [красный/белый]: положительное соединение датчика скорости

18 [черный/белый]: проводное соединение датчика скорости

19 [ЗЕЛЕНЫЙ]: соединение датчика отрицательной скорости

Не понятно по большому штекеру. Куда ты подключал тахометр и вольтметр?

[mazepa2000]

Ссылку дай,искать альтернативную инструкцию нужно.Тут перевод корявый очень.

Вольтметр наверняка с питанием вместе.Тахометра пока не наблюдаю...Больше всего похоже на первый контакт.С полоской обычно провод.

[Летучий Голландец]

Я не на али заказывал, в следующий понидельник на рынке у парня будет, когда заберу, посмотрю какая именно модель приборки и что там за инструкция. Просто думал, что там все типовое...

[mazepa2000]

1 минуту назад, Летучий Голландец сказал:

Я не на али заказывал, в следующий понидельник на рынке у парня будет, когда заберу, посмотрю какая именно модель приборки и что там за инструкция. Просто думал, что там все типовое...

нет,есть различия.там тах если есть и правда на большом разьеме.и скорее всего первый контакт. разьем по меньше это передачи, на три контакта датчик скорости(колеса) и один контакт,это который не влез в разьем передачи(6я передача).

фото хоть покажи,я знаю некоторые модели,которые через меня прошли, как минимум стоит брать такую или нет.

[Летучий Голландец]

4 минуты назад, mazepa2000 сказал:

фото хоть покажи,я знаю некоторые модели,которые через меня прошли, как минимум стоит брать такую или нет.

Да на фотках они одинаковые все - https://aliexpress.ru/item/1005001882729503.html?spm=a2g2w.productlist.0.0.53c8736fZBwuyY

Какую конкретно привезут не знаю пока.

Главная сложность со штекером на 9 пинов, 4 остались непонятными, прийдется методом тыка...

[mazepa2000]

4 минуты назад, Летучий Голландец сказал:

Да на фотках они одинаковые все - https://aliexpress.ru/item/1005001882729503.html?spm=a2g2w.productlist.0.0.53c8736fZBwuyY

Какую конкретно привезут не знаю пока.

Главная сложность со штекером на 9 пинов, 4 остались непонятными, прийдется методом тыка...

Ну это популярная модель. Инфу можно найти. Что ещё не понятно?

Пиши какие контакты?

[Летучий Голландец]

Вот нашел вроде понятный видос... https://yandex.ru/video/preview?_=1642532622457&filmId=6718664138855634820&from=tabbar&from=tabbar&no_cnt=1&numdoc=20&page=search&parent-reqid=1642532621755939-2791585387089595504-vla1-4683-vla-l7-balancer-8080-BAL-1798&related={"porno"%3Anull%2C"vfp"%3A1%2C"orig_text"%3A"инструкция+по+подключению+универсальной+приборки+на+мотоцикле"%2C"url"%3A"http%3A\/\/www.youtube.com\/watch%3Fv%3DlNIL01SZpN0"%2C"src"%3A"serp"%2C"rvb"%3A"CowCCIvlehAAGAAgCSgGMAk4D0ACSAhQCFgOYAZoTHABePD3-MkFgAGwAYgBioTRgAnKAQrefLwdo7dPwofu0gEA2gEP-uLN6igNDDCQaEVbyMPW4AEZ6AEA8AEqjQL0yAg_kAL_lPrlAZgCAKoCFLuZHYa4Ql2oPfLPX7HcLjTqC224wAIA6AKMmpqE5vKqrHDyAjw1P4yZbAVmqrJTk5wecTcr4psz9rhUnu7vCrxDaF0pr_UaE0QVzS-FFxu39Vlt_amPRFUVtB9G2XZgppr6AhQ8aZoYJelUJNqyZc8qx4dmgDup94IDHmHmH4xtXqxHz3xSB4SA7P_7_SBODuEL4AHfVQz6GYgDAJADABKrAwoUMTEyODk3NTUxMzU0MTE1NDgwNzYKFDEwNDk5NzcxMDkyNzU4NTM1OTU2ChQxMTMyMTQ4Njg4NDA5NDU2OTk4OQoTMzAzOTEwNjUzNjU3NjU3MDc5OAoTMTcwMjAxODg4NDQ2NjQ1MDcxMwoUMTU5NjM1NDk5MzI3NzkzMTg5MzYKFDExNjY4Mzc0MDk0MDg1NjMxODc1ChM4NDEyNzA0MTQwMjM0MTU4MTI2ChM5NzgzOTcyMzUyNzg3NTc4Mjg4ChMzMjA5ODYwNjA5NTE1NDY1MzczChM5MzY5MTg2NDc2Mzg0MTY4ODMwChIzMjI1MTA0MDEyNjczMjIyNjUKEzgxMTY4MDUwNTk0OTYzNDMxNzcKFDEyOTcwNjc2Njg0ODkxNjQyNDY0ChQxNDI5MTE3MDAzODkxNzcyNjU1MQoTNzgzNzQzODYzODk2NTE3NDE2MwoUMTM0OTI4NzcyMzkzNzYxMDUzMzMKFDE3MTA5ODA2MDI4MDUwNDUzNzQ1ChM0MTE5Mjk3NTE3NTE2MjI3NDA5ChI2MTE1MzMwMzYxMjI0ODgwNjgaFgoUMTEyODk3NTUxMzU0MTE1NDgwNzZaFDExMjg5NzU1MTM1NDExNTQ4MDc2"}&relatedVideo=yes&related_less_3m_off=true&related_orig_text=инструкция+по+подключению+универсальной+приборки+на+мотоцикле&related_src=serp&related_url=http%3A//www.youtube.com/watch%3Fv%3DlNIL01SZpN0&related_vfp=1&text=Настройка+и+калибровка+универсальной+приборки+для+мотоцикла

[mazepa2000]

Ничего не открывает, но очень интересно шучу. Модель популярная, обсосана со всех сторон.



[Летучий Голландец]

Саня, скажи, а при отключении аккума данные одометра слетаются или нет?

[mazepa2000]

19 минут назад, Летучий Голландец сказал:

Саня, скажи, а при отключении аккума данные одометра слетаются или нет?

Обычно только суточник, чтобы слетал общий пробег не встречал, на многих его не поменять уже.

[Летучий Голландец]

С распиновкой почти разобрался, осталось понять куда подключить сигнал уровня топлива и приколхозить датчик спидометра. Конструкция тормозного диска такова, что установить там магниты нифига не просто. Подумал об установке на спицы, как на велосипеде, так блин на рынке магниты для велокомпьютера отдельно не продаются!

[mazepa2000]

1 минуту назад, Летучий Голландец сказал:

С распиновкой почти разобрался, осталось понять куда подключить сигнал уровня топлива и приколхозить датчик спидометра. Конструкция тормозного диска такова, что установить там магниты нифига не просто. Подумал об установке на спицы, как на велосипеде, так блин на рынке магниты для велокомпьютера отдельно не продаются!

с уровнем все просто,у тебя на датчике три провода,на приборке один.тыкай по очередно  это чтобы не ломать голову схемой.с магнитами,еще раз пишу,внутрь болтов диска тормозного ,прям в дырку для шестигранника,подобрать только по размеру(диаметру) плоские круглые магниты.они там прилепиться к болтам и не куда не денутся. полярность не забудь там важна у магнита,какой сторой к датчику.

[Летучий Голландец]

3 минуты назад, mazepa2000 сказал:

полярность не забудь там важна у магнита,какой сторой к датчику.

Да, это я уже понял.



5 минут назад, mazepa2000 сказал:

плоские круглые магниты.они там прилепиться к болтам и не куда не денутся

Попробую круглые на болты прилепить без всяких заморочек, посмотрю - если будут отлетать, примастырю на спицы.

[Ляксей]

6 минут назад, Летучий Голландец сказал:

Попробую круглые на болты прилепить без всяких заморочек, посмотрю - если будут отлетать, примастырю на спицы

Глянь в FAQ по Авантис Кевс МТ-250 похожая задача была....

[Vitaliy85]

Олег, а ты попробуй: не реагирует ли датчик просто на сближение с металлом. Я тоже магнит на диск мастырил, а через пару дней эксплуатации навернулся датчик, подобрал датчик от станка,с подобными характеристиками, он просто на металл реагирует, поставил его напротив болтов крепления диска и все заработало без магнитов.  Маловероятно, но все же проверь, вдруг прохляет...

[shorsik]

20 часов назад, mazepa2000 сказал:

Обычно только суточник, чтобы слетал общий пробег не встречал

У меня ни тот, ни другой не слетает

[mazepa2000]

37 минут назад, shorsik сказал:

У меня ни тот, ни другой не слетает

Так я и написал обычно,что значит не везде. Суточный слетает 50/50,основной не когда не видел, единственное в крайней своей приборки есть его обнуление через меню настроек, более такого не видел..
