Электронные панели приборов(универсальные)с алиэкспресса.

[Sulin.57]

7 минут назад, Observer сказал:

можешь скопировать и обрезать эту картинку что бы выложить частями чтобы разглядеть ?

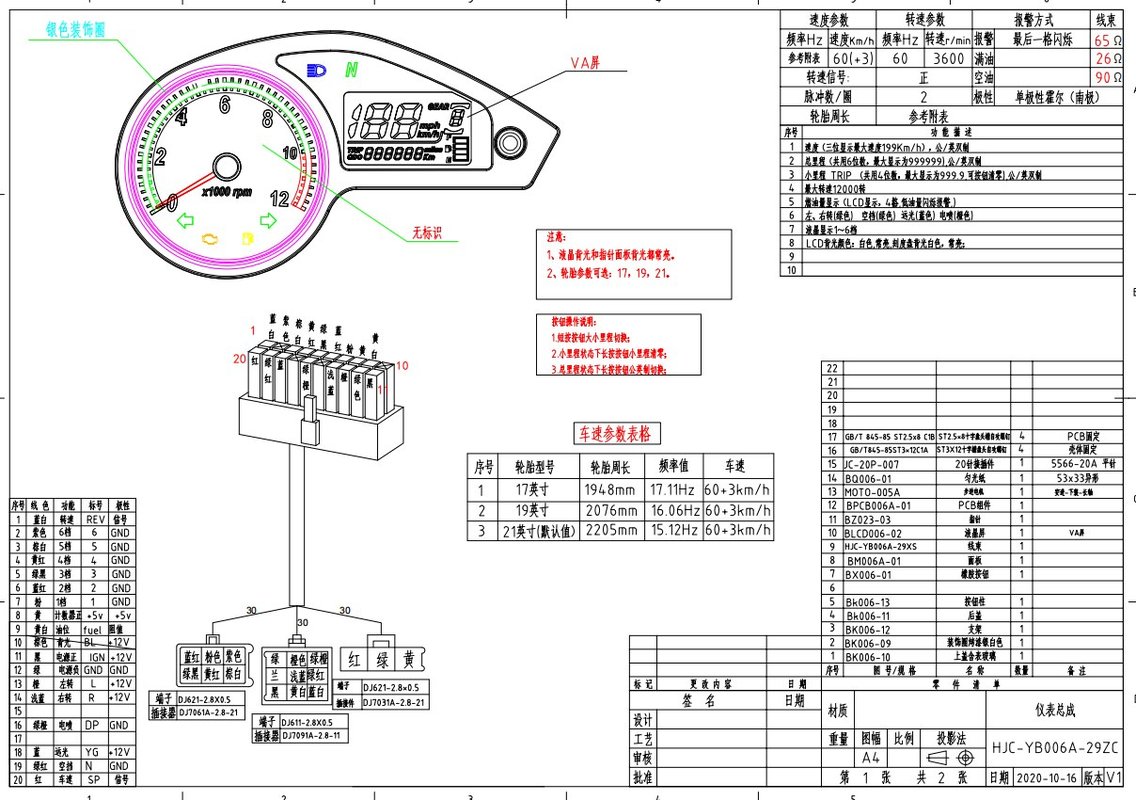

Вроде получилось

[Sulin.57]

Все что есть к ней , благодарен за ранее сто откликнулись

[Observer]

2 минуты назад, Sulin.57 сказал:

Вроде получилось

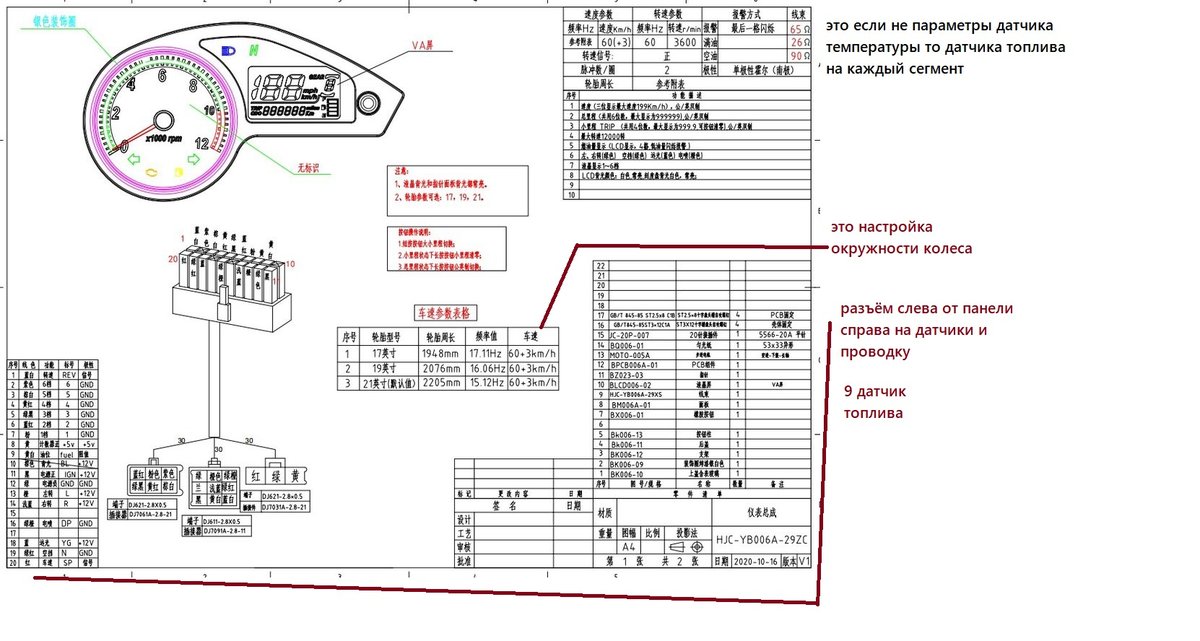

вот вверху с право указаны параметры параметры аналогового датчика , по середине настройка окружности колеса . Плохо что китайские ероглифы , а не английский

[Observer]

3 минуты назад, Sulin.57 сказал:

Все что есть к ней , благодарен за ранее сто откликнулись

сейчас попробую подредактировать и выложить

[mazepa2000]

Только что, Observer сказал:

Плохо что китайские ероглифы , а не английский

Правый верхний угол,сопротивления датчика,аналогового.

65,26,90омм



[Observer]

19 минут назад, Sulin.57 сказал:

Все что есть к ней , благодарен за ранее сто откликнулись

в приципе более мене понятно , остаётся самому методом тыка осторожно определить что и как , индикатор скорости самые первые идут , после 1 первого разъёма . 13 , 14 поворотники , для чего 5в непонятно .

Изменено 10 марта, 2022 пользователем Observer

[Летучий Голландец]

1 час назад, Sulin.57 сказал:

посмотрел приборку , дал информацию что указатель уровня топлива импульсный ,

Откуда там взяться импульсам? Обычный переменный резистор, который в зависимости от количества топлива изменяет напряжение, подаваемое на прибор. Убедиться в этом очень просто, возьми любой резистор крутилку, подай через него 12 вольт на прибор и крути, увидишь изменения количества топлива.

[Observer]

8 минут назад, Летучий Голландец сказал:

Откуда там взяться импульсам

скорее все очередной специалист , некоторых специалистов по авто на пушечный выстрел нельзя подпускать к мото , в особенности ремонта .
Как то один водятел приволок скутер , говорит не заводится , у него спрашивают : ты масло менял ?
А он отвечает : а что там нужно масло менять ?

Масло там вообще не было в моторе ...

Изменено 10 марта, 2022 пользователем Observer

[Sulin.57]

Благодарен всем кто откликнулся

[Observer]

4 минуты назад, Sulin.57 сказал:

Благодарен всем кто откликнулся

остальное тебе нужно самому догонять что и как тем более там указано

[Observer]

10 минут назад, Sulin.57 сказал:

Благодарен всем кто откликнулся

8  - 5в - это питание датчика скорости
1 или 20 это или вход тахометра или вход спидометра
на фото указана модель :
HJC-YB006A-29ZC

Изменено 10 марта, 2022 пользователем Observer

[Летучий Голландец]

Ну вроде разобрался я с указателем топлива. Дело было в самом датчике, пошевелил поплавок проволкой и он стал показывать...

[Observer]

1 час назад, Летучий Голландец сказал:

Дело было в самом датчике

[Sulin.57]

В 10.03.2022 в 21:38, Летучий Голландец сказал:

Откуда там взяться импульсам? Обычный переменный резистор, который в зависимости от количества топлива изменяет напряжение, подаваемое на прибор. Убедиться в этом очень просто, возьми любой резистор крутилку, подай через него 12 вольт на прибор и крути, увидишь изменения количества топлива.

Бился с ней 2 дня на на резистор не реагирует , при подачи напряжение показания уходят на min не зависимо от сопротивления , при снятие напряжения показания уходят на max . не смог я разгадать ее алгоритм работы



[mazepa2000]

11 минут назад, Sulin.57 сказал:

Бился с ней 2 дня на на резистор не реагирует , при подачи напряжение показания уходят на min не зависимо от сопротивления , при снятие напряжения показания уходят на max . не смог я разгадать ее алгоритм работы



Нужно переменный резистор до 100омм, им можно проверить. Скорее всего использовал не те сопротивления.

[Observer]

19 минут назад, Sulin.57 сказал:

на резистор не реагирует

у тебя там указаны 3 параметра сопротивления 26 , 60 и 90 Ом ( это параметры при которых показывает определённый сегмент на индикаторе топлива ) , Берешь их подобные по одному сопротивления и одной ножкой сопротивления сажаешь на минус второй на вход панели .

[Observer]

11 минут назад, mazepa2000 сказал:

Нужно переменный резистор до 100омм

У меня такого нет , при том что часто чиню электронику . Можно правда сделать переменник 1 кОм и ему на движок припаять 100 Ом  .

[Sulin.57]

2 минуты назад, Observer сказал:

У меня такого нет , при том что часто чиню электронику . Можно правда сделать переменник 1 кОм и ему на движок припаять 100 Ом  .

Так с родного датчика который в баке  и выходит 100 ом при пустом баке , а она показывает при таком сопротивление ,  max

[mazepa2000]

Можно 80, или 200, не суть. Можно три близких как ты и писал.Или датчик от авто, мото, трактора с близким сопротивлением. У меня есть самопал из нихрома. Человек просто не понимает суть работы датчика.

[mazepa2000]

Только что, Sulin.57 сказал:

Так с родного датчика который в баке  и выходит 100 ом при пустом баке , а она показывает при таком сопротивление ,  max

При пустом баке, должно быть близко к нулю или несколько ом потерь в проводке.
